AGREGATY WODY LODOWEJ (CHILLERY) / PROJEKT, MONTAŻ, SERWIS

Stabilny chłód.
Nieprzerwany proces.

Projektujemy, dobieramy i uruchamiamy układy wody lodowej: od chillera 5 kW przy jednej maszynie po maszynownie z kilkoma agregatami o mocy kilkuset kW, buforem i free coolingiem. Dobór zaczyna się od bilansu cieplnego, nie od sumy tabliczek znamionowych. Po uruchomieniu przejmujemy instalację na serwis z kontrolami szczelności.

Wyślij zapytanie
Parametr projektowy
12/7 °C, ΔT 5 K
Moc z przepływu
1,163 kW/(m³/h·K) → 5,8 kW na 1 m³/h
Zysk na parametrze
+2–3 % efektywności na każdy 1 K wyższej temperatury parowania
GWP czynników
R410A 2088 · R32 675
Kontrola szczelności
5 / 50 / 500 t CO₂e → co 12 / 6 / 3 mies.
Horyzont decyzji o czynniku
15–20 lat eksploatacji

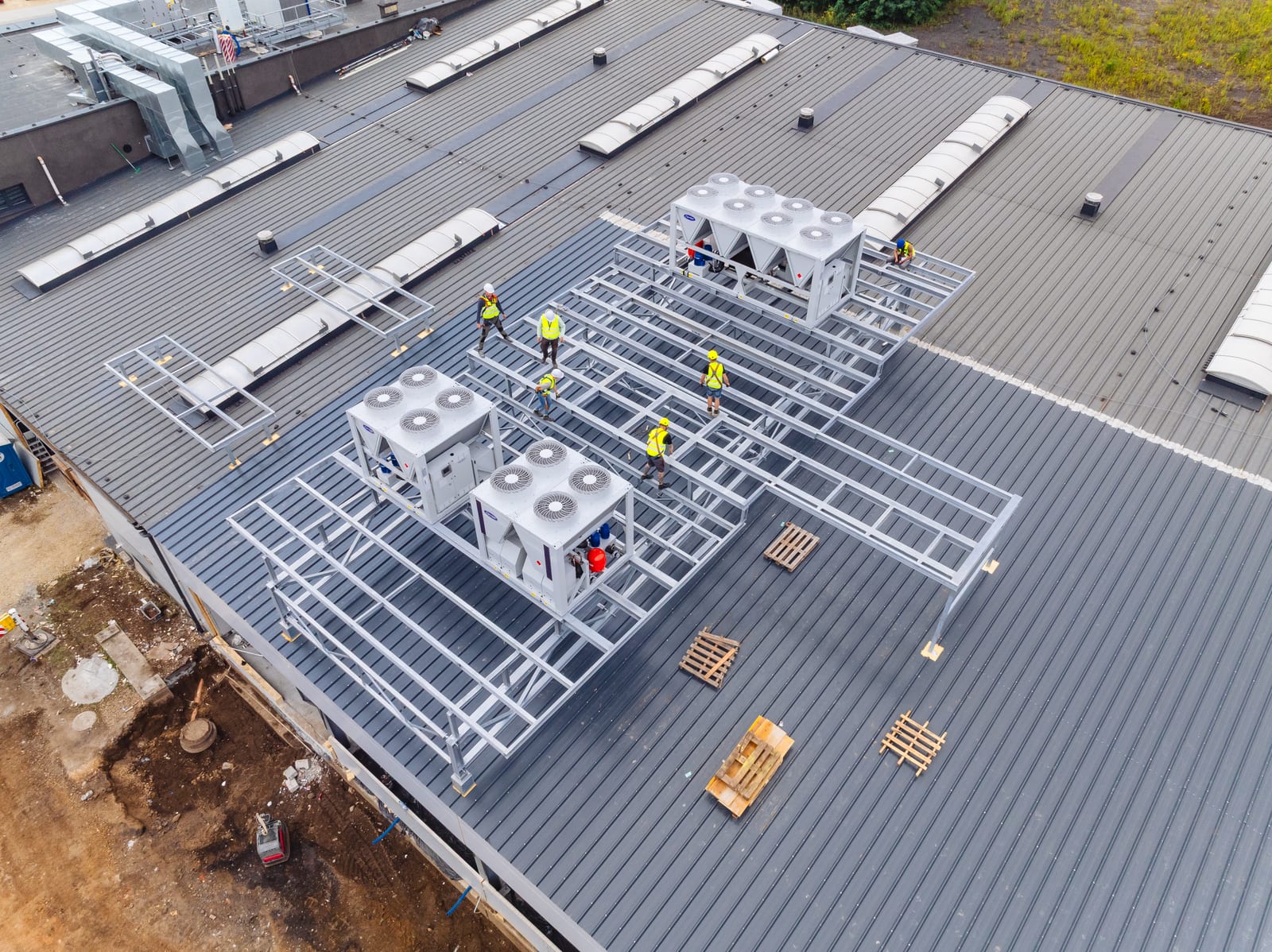

Trzy agregaty wody lodowej Carrier na konstrukcjach wsporczych dachu z monterami przy montażu
CLIMA LINE / AGREGATY WODY LODOWEJ NA DACHU ZAKŁADUZobacz realizację

ROZWIĄZANIE ZACZYNA SIĘ OD PROCESU

Moc liczy się z przepływu i delty, nie z tabliczek.

Dla wody 1 m³/h przy ΔT 5 K przenosi około 5,8 kW. Ta zależność wiąże agregat, pompy, rurociągi i automatykę w jeden układ, a błąd w jednym elemencie widać w rachunku za energię pozostałych.

01

Bilans cieplny

Zapotrzebowanie z profilu obciążenia i jednoczesności; parametr wody z procesu (7, 12 czy 15 °C), nie z poprzedniego projektu.

02

Źródło chłodu

Chiller powietrzny do kilkuset kW lub wodny z wieżą; sprężarki scroll, śrubowe lub odśrodkowe; porównanie po ESEER/SEPR, nie po EER.

03

Hydraulika

Układ jedno- lub dwupompowy, bufor kilka l/kW, rozdzielacz, naczynie przeponowe; glikol z policzonym wpływem na przepływ i opory.

04

Automatyka i serwis

Sterowanie sekwencyjne, integracja z BMS, karty urządzeń i kontrole szczelności co 12, 6 lub 3 miesiące zależnie od napełnienia w t CO₂e.

WYMAGANIE → PARAMETR → REALIZACJA → DOWÓD

Parametry,
nie obietnice.

Każde wymaganie ma parametr, sposób realizacji i dowód, który można sprawdzić po uruchomieniu.

Agregaty wody lodowej (chillery): wymagania i dowody
WymaganieParametrJak realizujemyCzym potwierdzamy
Stała temperatura wody na odbiorniku procesowym±0,5 K przy zmiennym obciążeniuUkład dwupompowy z buforem lub sprzęgłem; regulacja wydajności sprężarki zamiast taktowaniaZapis temperatury zasilania i powrotu w sterowniku; protokół uruchomienia z pomiarem delty
Moc chłodnicza zgodna z bilansemΔT 5 K przy 12/7 °C, czyli 5,8 kW na 1 m³/hRównoważenie hydrauliczne, zawory regulacyjne przy każdym odbiorniku, bez bypassu mieszającego zasilanie z powrotemPomiar rzeczywistej delty na powrocie i przepływu przez parownik
Wydajność utrzymana w upaleDobór skraplacza na 35 °C powietrza, nie na 30 °CAgregat powietrzny z rezerwą mocy przy temperaturze obliczeniowej; czyszczenie skraplacza w każdym przeglądzieKarta doboru producenta dla 35 °C; ciśnienie skraplania w protokole przeglądu
Zgodność z obowiązkami F-gazowymiNapełnienie kg × GWP / 1000 → próg 5, 50 lub 500 t CO₂eCzynnik o niższym GWP (R32 675 zamiast R410A 2088) lub stała detekcja wycieków, która podwaja okres kontroliKarta urządzenia, protokoły kontroli szczelności, wpis do Centralnego Rejestru Operatorów
Obieg zewnętrzny odporny na zamarzaniePunkt krzepnięcia glikolu poniżej temperatury obliczeniowej zimyPompy dobrane na roztwór, nie na czystą wodę; kontrola stężenia i inhibitorów w każdym przeglądziePomiar stężenia i punktu krzepnięcia w protokole przeglądu

Jak dobrać moc agregatu wody lodowej?

Moc agregatu wynika z bilansu cieplnego, nie z sumy mocy znamionowych maszyn. Odbiorniki nie pracują jednocześnie z pełnym obciążeniem, a część mocy elektrycznej nie zamienia się w ciepło odbierane przez wodę; suma tabliczek daje agregat przewymiarowany, który taktuje i skraca żywotność sprężarki. Chillery 5, 10, 12 czy 20 kW obsługują pojedyncze wtryskarki, lasery i wrzeciona; bilans hali lub linii zaczyna się od kilkudziesięciu kW.

Moc układu wodnego to przepływ razy różnica temperatur: 1,163 kW na każdy m³/h i każdy kelwin, więc przy 12/7 °C (ΔT 5 K) 1 m³/h wody przenosi około 5,8 kW. Instalacja pracująca z ΔT 2 K zamiast 5 K potrzebuje 2,5 razy większego przepływu na tę samą moc i o tyle rośnie pobór pomp. Niska delta na powrocie oznacza zabrudzone wymienniki, przelewające zawory albo bypass mieszający zasilanie z powrotem. Od jej pomiaru zaczynamy audyt.

Do doboru potrzebujemy pięciu danych: temperatury zasilania (ten sam agregat przy 15 °C ma wyraźnie wyższą wydajność niż przy 6 °C), profilu obciążenia w czasie, tolerancji parametru (proces ±0,5 K wymaga innej regulacji niż ±3 K), warunków zabudowy (miejsce na agregat, dostęp powietrza do skraplacza, hałas na granicy działki, moc przyłączeniowa) oraz tego, czy postój chłodzenia zatrzymuje produkcję. To decyduje o redundancji: dwa mniejsze agregaty zamiast jednego.

Chiller powietrzny czy wodny i jaka sprężarka?

Chiller powietrzny jest standardem przemysłowym do kilkuset kW: pracuje po podłączeniu wody i zasilania, bez wieży. Kosztuje spadkiem wydajności w upale: agregat dobrany na 35 °C powietrza utrzyma moc, której agregat dobrany na 30 °C nie utrzyma; różnica sięga kilkunastu procent. Chiller wodny ma niższą temperaturę skraplania i wyższą efektywność przez cały rok; kosztuje obiegiem z wieżą lub dry coolerem, uzdatnianiem wody i nadzorem nad ryzykiem Legionella, więc opłaca się przy pracy przez większość roku.

Sprężarki scroll dominują w małych i średnich agregatach, bo są ciche, tanie w serwisie i regulują wydajność załączaniem kolejnych obiegów; śrubowe stosuje się od kilkuset kW, z płynną regulacją i lepszą pracą przy częściowym obciążeniu; odśrodkowe, w tym na łożyskach magnetycznych, przy największych mocach i tam, gdzie priorytetem jest sprawność przy obciążeniu częściowym. Oferty porównujemy po ESEER (komfort) i SEPR (proces), nie po EER w punkcie nominalnym, bo agregat przemysłowy pracuje z pełnym obciążeniem przez znikomą część roku, a dwa agregaty o identycznym EER różnią się rocznym zużyciem energii o kilkanaście procent.

Jaki parametr wody i free cooling obniżą rachunek za prąd?

Każdy kelwin wyższej temperatury parowania poprawia efektywność agregatu o około 2–3 %. Standard 7/12 °C pochodzi z osuszania powietrza w klimatyzacji komfortu, nie z procesu; przejście z 6 °C na 12 °C obniża pobór mocy o kilkanaście procent przy tej samej mocy chłodniczej. Często instalacja pracuje na 7 °C po poprzednim projekcie, a maszyny potrzebują 15 °C. Wtedy modernizacja to przestrojenie nastaw i wymiana kilku wymienników, nie agregatu. Modernizacje istniejących układów obejmują też wymianę agregatu, dołożenie free coolingu lub bufora i wymianę czynnika.

Free cooling odbiera ciepło z wody przez powietrze zewnętrzne z pominięciem sprężarek, gdy powietrze jest chłodniejsze od wody powrotnej, w Polsce w pełni zimą, częściowo jesienią i wiosną. Najlepszy przypadek to proces 24 h na dobę przez cały rok na wodzie 15 °C; najgorszy to praca tylko latem na 6 °C, gdzie moduł się nie zwróci. Osobny dry cooler wpięty w obieg jest tańszy przy modernizacji niż moduł zintegrowany.

Po co bufor, co zmienia glikol i który czynnik wybrać?

Bufor zwiększa pojemność wodną układu i zatrzymuje taktowanie: agregat o dużej mocy na instalacji o małej zawartości wody włącza się i wyłącza co kilka minut. Przyjmuje się kilka litrów pojemności na każdy kilowat mocy chłodniczej, przy dużej dynamice obciążenia wielokrotnie więcej; wiążąca jest wartość producenta. Glikol chroni przed zamarznięciem, ale obniża wydajność o kilka procent i wyraźnie podnosi opory, więc pompy dobrane na czystą wodę nie osiągną parametrów. Roztwór rozcieńczony dolewkami wody przestaje chronić przed zamarznięciem i grozi rozmrożeniem parownika przy pracy zimowej, a zestarzały traci właściwości antykorozyjne. To jedna z częstszych przyczyn rozszczelnienia wymienników po zimie. Dlatego stężenie i punkt krzepnięcia sprawdzamy w każdym przeglądzie.

Wybór czynnika to decyzja na 15–20 lat eksploatacji: kwoty F-gazów w UE są ograniczane, więc czynniki o wysokim GWP drożeją. Agregat na R410A (GWP 2088) i taki sam na R32 (GWP 675) mają identyczną moc i inny profil kosztów. Napełnienie w ekwiwalencie CO₂ (kg × GWP / 1000) wyznacza kontrole szczelności: 5–50 t CO₂e co 12 miesięcy, 50–500 t CO₂e co 6 miesięcy, powyżej 500 t CO₂e co 3 miesiące z obowiązkowym stałym systemem wykrywania wycieków. Taki system zainstalowany w instalacji wydłuża okresy kontroli dwukrotnie. Karty urządzeń i wpisy do Centralnego Rejestru Operatorów prowadzimy w umowie serwisowej.

OD ZAŁOŻEŃ DO URUCHOMIENIA

Spójny projekt.
Kolejne kroki.

  1. 01

    Bilans i koncepcja

    Pomiar rzeczywistej delty i profilu obciążenia, dobór parametru wody, warianty układu z wyceną i kosztem eksploatacji.

  2. 02

    Projekt i wykonawstwo

    Technologia maszynowni, pompy, bufor, armatura, automatyka z integracją BMS; montaż z próbami ciśnieniowymi i płukaniem.

  3. 03

    Uruchomienie i serwis

    Równoważenie hydrauliczne, pomiar delty i mocy, protokół z parametrami; przeglądy i kontrole szczelności w umowie SLA.
