AUTOMATYKA HVAC I BMS / PROJEKT, MONTAŻ, SERWIS
Parametry pod kontrolą.
Urządzenia we współpracy.
BMS spina centrale, agregaty, nagrzewnice i czujniki w jeden układ: utrzymuje parametr, alarmuje przed awarią i rejestruje przebieg procesu jako dokumentację audytową. Projektujemy 4 warstwy układu (pomiar, sterowanie, wykonanie, nadzór) i integrujemy urządzenia po Modbus RTU/TCP, BACnet, M-Bus i OPC UA. Wdrożenie dla jednej hali trwa 6–12 tygodni.
Wyślij zapytanie- Warstwy układu
- 4
- Przetwornik różnicy ciśnień
- 0–100 Pa
- Kaskada ciśnień
- 10–15 Pa
- -20 % wydajności wentylatora
- ok. -50 % mocy
- Wdrożenie dla hali
- 6–12 tygodni
- Protokoły
- Modbus, BACnet, M-Bus, OPC UA

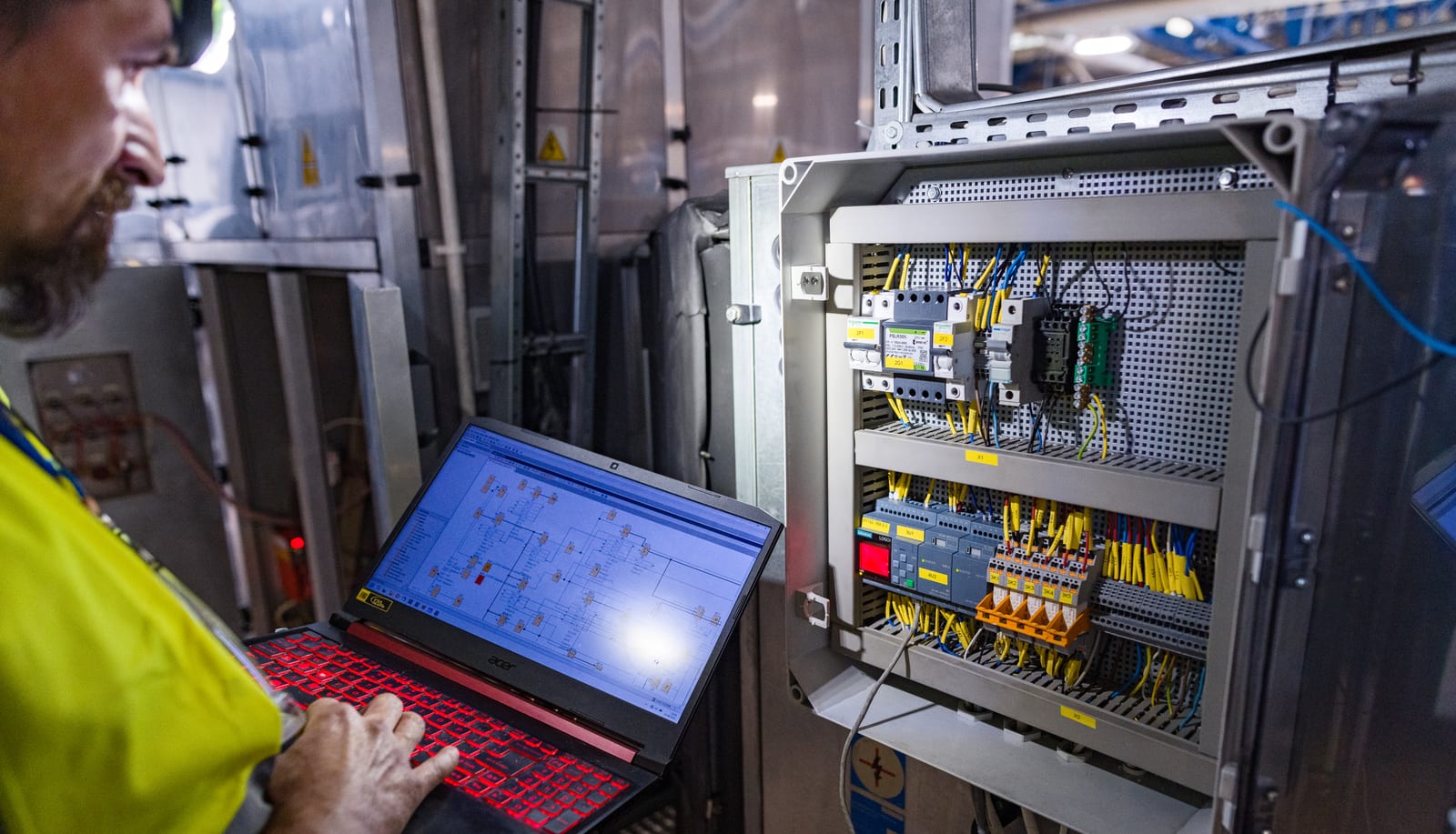

CLIMA LINE / URUCHOMIENIE AUTOMATYKIZobacz realizację
ROZWIĄZANIE ZACZYNA SIĘ OD PROCESU
Jeden obraz całej instalacji.
Jedno okno na całą infrastrukturę: wizualizacja zamiast obchodu po szafach sterowniczych. Sterownik fabryczny centrali pilnuje własnego urządzenia. BMS widzi całą infrastrukturę, utrzymuje kaskadę ciśnień 10–15 Pa w strefach czystych i prowadzi archiwum trendów do audytu.
Sterowanie
Projekt AKPiA, prefabrykacja szaf, programowanie PLC/DDC z regulacją PID na nagrzewnicy, chłodnicy i nawilżaniu oraz logiką kaskady ciśnień.
Wykonanie i integracja
Siłowniki przepustnic, zawory dwu- i trójdrogowe, falowniki na wentylatorach i pompach. Integracja urządzeń różnych producentów po Modbus RTU/TCP, BACnet, M-Bus i OPC UA. Do konkretnego obiektu dobieramy też systemy oddymiające.
Nadzór
Wizualizacja z przeglądarki, archiwum trendów, alarmy i raporty do audytu.
WYMAGANIE → PARAMETR → REALIZACJA → DOWÓD
Parametry,
nie obietnice.
Każde wymaganie ma parametr, sposób realizacji i dowód, który można sprawdzić po uruchomieniu.
| Wymaganie | Parametr | Jak realizujemy | Czym potwierdzamy |
|---|---|---|---|
| Kaskada ciśnień w strefie czystej | nadciśnienie 10–15 Pa, przetwornik różnicy ciśnień 0–100 Pa | regulacja przepustnic z logiką kaskady w PLC, alarm zaniku nadciśnienia | ciągły trend różnicy ciśnień w archiwum BMS, raport do audytu |
| Tolerancja temperatury procesu ±1 °C | niepewność czujnika węższa niż ±0,5 °C, regulacja PID | dobór czujnika z zapasem względem tolerancji, strojenie regulatorów przy uruchomieniu | ciągła rejestracja temperatury w archiwum trendów |
| Niższe zużycie energii wentylatorów i pomp | moc zmienia się z trzecią potęgą obrotów: -20 % wydajności ≈ -50 % mocy na wale | przetwornice częstotliwości zamiast pracy stałoobrotowej, sterowanie wydajnością sprężarek, harmonogramy, free-cooling, odzysk ciepła | rejestracja profilu obciążenia przed modernizacją i po niej |
Co daje automatyka HVAC w zakładzie produkcyjnym?
Dowód utrzymania parametru jest pierwszą funkcją BMS w środowisku regulowanym. Ciągła rejestracja temperatury, wilgotności i różnic ciśnień jest warunkiem audytu w farmacji, wyrobach medycznych i produkcji spożywczej: bez zapisu nie da się wykazać, że warunki były zachowane między kwalifikacjami okresowymi.
Alarmowanie wyprzedzające przenosi serwis z trybu awaryjnego na planowy: układ sygnalizuje dryf parametru i zabrudzenie filtrów, zanim przekroczone zostaną granice procesu. W strefach czystych automatyka utrzymuje nadciśnienie 10–15 Pa między pomieszczeniami i alarmuje przy jego zaniku.
Z czego składa się układ automatyki HVAC?
Układ automatyki HVAC ma 4 warstwy: pomiar, sterowanie, wykonanie i nadzór. Rozdzielenie ma znaczenie przy modernizacji: w większości zakładów wymiany wymagają 1–2 warstwy, nie cały układ.
Pomiar to czujniki temperatury i wilgotności, przetworniki różnicy ciśnień 0–100 Pa przy kaskadzie 10–15 Pa, presostaty na filtrach oraz czujniki CO₂ i VOC. Dokładność czujnika musi być węższa niż tolerancja procesu: przy wymaganiu ±1 °C czujnik o niepewności ±0,5 °C zjada połowę budżetu tolerancji, zanim regulator zacznie pracować.
Sterowanie to PLC lub DDC w szafie AKPiA z regulacją PID i logiką kaskady ciśnień; tu zapada decyzja, czy układ da się rozbudować, czy zostanie zamknięty w oprogramowaniu jednego producenta. Wykonanie to siłowniki, zawory i przetwornice częstotliwości: pobór mocy wentylatora zmienia się z trzecią potęgą obrotów, więc obniżenie wydajności o 20 % obniża moc na wale o około 50 %.
Gdzie automatyka decyduje o wyniku?
Im węższa tolerancja procesu, tym większa rola sterowania: w clean roomach farmaceutycznych automatyka odpowiada za kaskadę ciśnień 10–15 Pa i zapis audytowy, w chłodnictwie procesowym za temperaturę wody lodowej przy zmiennym obciążeniu, w wentylacji procesowej za wydajność odciągów zależnie od pracujących stanowisk.
Najczęściej modernizujemy warstwę sterowania i wykonania, zostawiając sprawne urządzenia mechaniczne: nowy sterownik i falowniki bywają tańsze niż nowa centrala, a na rachunku za energię dają porównywalny efekt. Od 11 stycznia 2027 r. ciągła rejestracja temperatury na stanowiskach będzie też najprostszym dowodem przy kontroli PIP (§ 30a).
